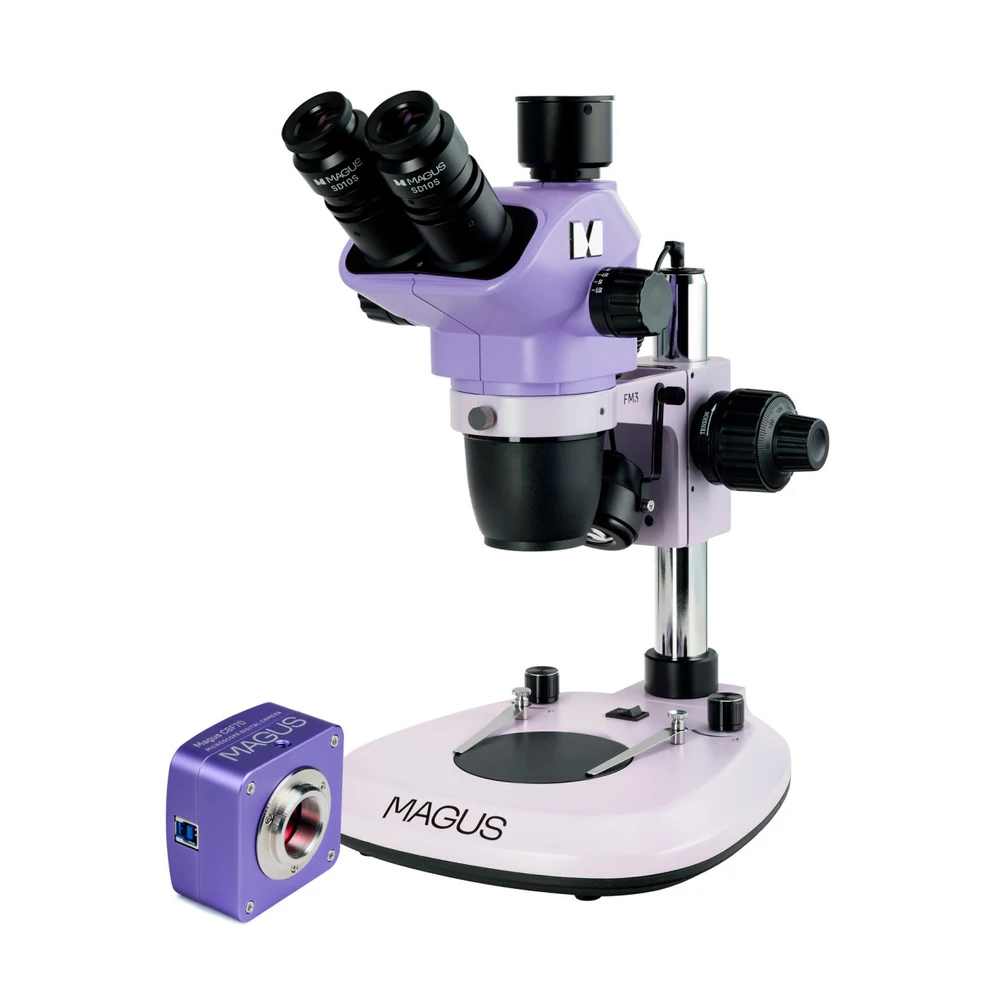

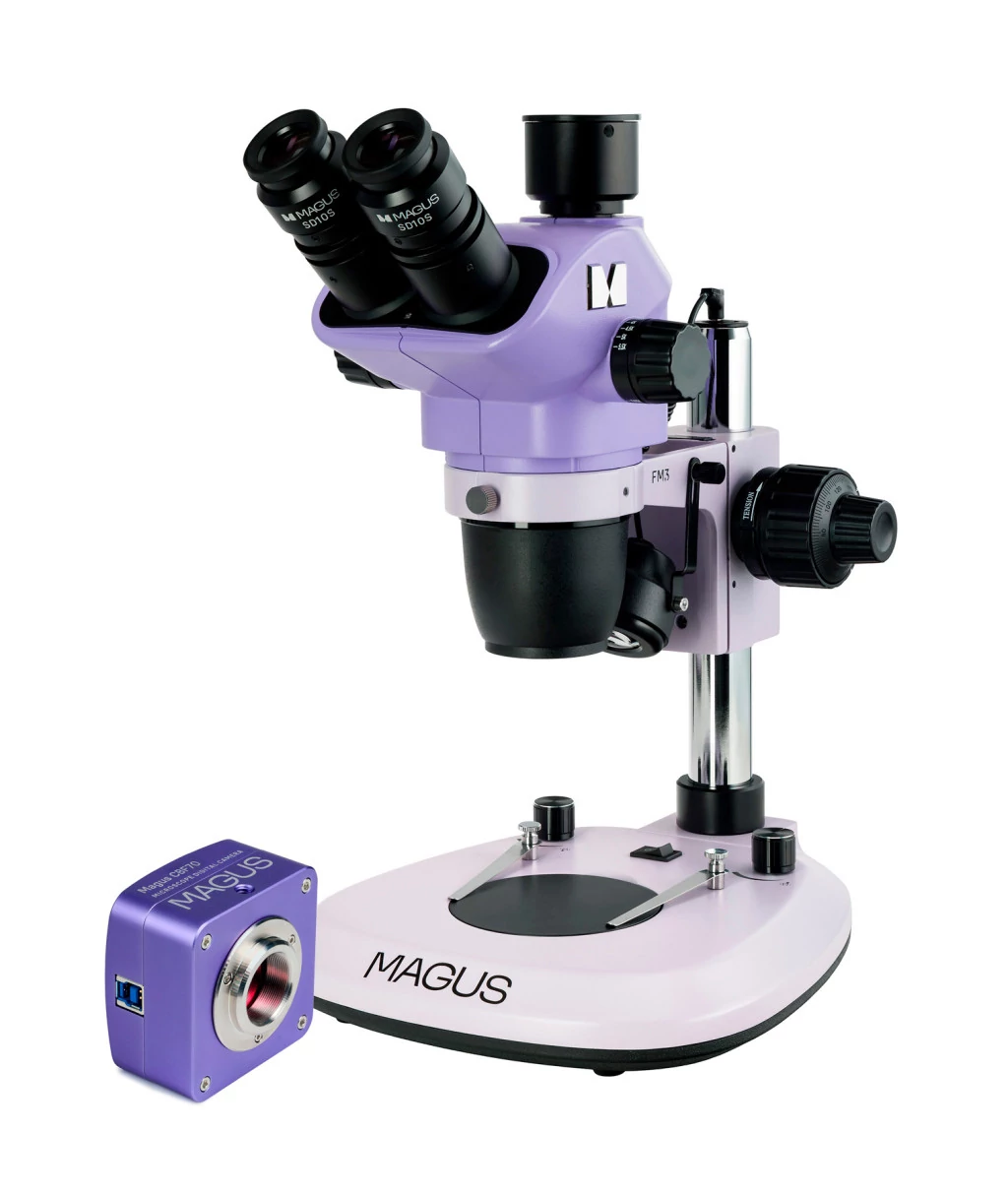

MAGUS Stereo D8T PLUS digitális sztereomikroszkóp
MAGUSLeírás
Kamerával. Nagyítás: 6,5–55х. Greenough optikai kivitel. Háromszemlencsés mikroszkópfejrész, 3 W-os, áteső fényű LED megvilágítás, és 3 W-os, visszavert fényű, ferde LED megvilágítás
A Greenough optikai kialakítású sztereomikroszkóp a felületi topográfia pontos részleteit a térbeli tájékozódás elvesztése nélkül biztosítja, így nagy mélységélességet biztosít a háromdimenziós objektumok megfigyelése során. A mikroszkóppal fokozatmentesen, 8,4-es faktorral módosítható a nagyítás 6,5x és 55x között, a 105 mm-es munkatávolság megtartása mellett. Beépített áteső és visszavert fényű világítással rendelkezik az áttetsző és nem áttetsző objektumok tanulmányozásához. A mikroszkópra polarizált fényű és sötét látóterű tartozékok is felszerelhetők. A digitális mikroszkóp kamerájával rögzíthető a megfigyelési folyamat, beleértve a közbenső és végső eredményeket is. A sztereomikroszkópon egy 21 MP-es érzékelő biztosítja a szükséges felbontást. A mikroszkóp legkisebb nagyítási fokán az 1x adapterrel rendelkező, 4/3"-os érzékelő 26,76x20 mm-es látómezőt biztosít a számítógép képernyőjén. A mikroszkóp restauráláshoz, szereléshez és minőség-ellenőrzéshez, valamint a zoológiai és botanikai feladatokhoz is használható.
Digitális kamera
A 21 MP-es felbontású, 4/3"-os érzékelővel ellátott MAGUS CBF70 tudományos digitális kamera az ultra alacsony zajszintnek és az ultra nagy érzékenységnek köszönhetően éles és részletgazdag képeket és videókat biztosít. A kamera a mikroszkóp objektívjének teljes nagyítási tartományában használható (0,65x és 5,5x között). Az érzékelő mérete 4/3". A kamera 1x C-foglalatú adapterrel rögzíthető a mikroszkópra. A képernyőn látható látómező a lehető legközelebb áll a szemlencse látómezejéhez, de a kör alakú mező a négy oldalon le van vágva. A 21 MP-es érzékelő 5280x3954 képpont felbontású, valósághű képet biztosít. Ennél a felbontásnál 17 képkocka/mp a képkockasebesség, ami elegendő a mikroszkóp fókuszának a finomhangolásához. 2640x1976, 1760x1316 és 584x438 képpont felbontásnál a sebesség 56, 67, illetve 192 képkocka/mp-re nő. A képkockák közötti átmenet fokozatosabbá válik, és a kamera az objektum kisebb mozgásait is rögzíti. Ezek az üzemmódok tantermi bemutatókhoz, videófelvételek készítéséhez, és mozgó objektumok megfigyeléséhez is alkalmasak. Az USB 3.0 az USB 2.0-nál 10-szer gyorsabb adatátvitelt biztosít, így a felhasználó kényelmesen dolgozhat a videóstreammel, amely még a minta 21 MP-es felbontáson történő mozgatásakor sem szaggat.
Mikroszkóp fejrész
A háromszemlencsés fejrész 360°-ban körbefordítható, és bármilyen kívánt állásban rögzíthető. A digitális kamera egy C-foglalatú adapterrel szerelhető a háromszemlencsés tubusba. A fény útja nem változik. Az osztási arány fix: 80% megy a szemlencsére, és 20% a háromszemlencsés tubusra. A felhasználó egyidejűleg a szemlencsében és a képernyőn is figyelheti a képet. Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni.
Zoomolható objektív
Az objektívvel fokozatmentesen, fókuszveszteség nélkül, a 105 mm-es munkatávolság megtartása mellett módosítható a nagyítás akár 8,4-szeresére. A mikroszkóp egyenes, függőleges (nem fordított) háromdimenziós képet hoz létre. Kiegészítő objektívlencsékkel módosítható a mikroszkóp nagyítási tartománya, látómezeje és működési távolsága.
Fókuszáló mechanizmus
A koaxiális durva- és finomfókusz-állító gombok az állvány mindkét oldalán megtalálhatók. 40x nagyítási érték felett a mikroszkópot könnyebb beállítani a finomfókusz-állítással. A durva fókuszállítás feszessége is állítható.
Tárgyasztal lemeze
A mintától függően matt üveget vagy fekete-fehér lemezt lehet választani. A matt üveglap egyenletes megvilágítást és az optimális fényszórást biztosít az átlátszó és áttetsző objektumok megfigyelése során. A fekete-fehér lemezzel nem áttetsző objektumok vizsgálhatók egy kontrasztos háttér előtt: világos objektumokhoz a fekete oldalt, sötét objektumomhoz a fehér oldalt kell választani.
Fényforrások
A mikroszkóp 3 W-os, áteső fényű LED megvilágítással, valamint 3 W-os, visszavert fényű, ferde LED megvilágítással rendelkezik. A LED élettartama: 50 000 óra.
Tartozékok
Sokféle tartozék kapható a mikroszkóphoz. A mikroszkóp nagyítási tartománya szemlencsékkel és kiegészítő objektívlencsékkel bővíthető. A digitális kamerák a mikroszkópról egy monitorra vetítik ki a képeket. A kamera C-foglalat adapterrel csatlakoztatható a mikroszkóphoz. Az adapter nagyításának a kamera érzékelőjének a méretéhez kell igazodnia. A kalibrációs tárgylemezek minták mérésére szolgálnak. A sztereomikroszkópok kalibrációs tárgylemezén a skála értéke 0,1 mm. Az anizotróp minták vizsgálatához polarizátor-/analizátorkészletet szoktak használni. A drágakőkapoccsal felszerelt sötét látóterű kondenzor segítségével féldrágaköveket és drágaköveket tanulmányozhat. Ha visszavert fényben a munkaterület árnyékmentes megvilágítására van szükség, akkor gyűrűs lámpát szoktak használni. A polarizálóval ellátott gyűrűs lámpa miatt a fényes fémfelületek nem csillognak a képeken. A mechanikus tárgyasztal lehetővé teszi a minták akadásmentes és gördülékeny mozgatását két tengelyen, valamint 20x feletti nagyítás esetén kényelmesebbé teszi a megfigyelést. A szektorvezérléses gyűrűs lámpával és a flexibilis karú lámpával finomhangolható a munkaterület megvilágítása. A rendszer a kiválasztott szögben beengedi a fényt, és így létrehozza a megfigyelésekhez szükséges fényárnyékokat, miközben a minta bizonyos része megvilágított marad. Az univerzális állvánnyal megnövelhető a munkaterület, és így nagyobb szabadsággal választható ki a mikroszkópfejrész pozíciója a munkaállomás felett.
A mikroszkóp jellemzői:
- A zoom objektívvel fokozatmentesen, fókuszveszteség nélkül lehet módosítani a nagyítást: 8,4:1 zoom arány
- 360°-ban forgatható, háromszemlencsés fejrész függőleges tubussal digitális kamera felszereléséhez
- A Greenough optikai kialakítás előnyei: nagy mélységélesség, nagy felbontású, 3D-s térhatás, kompakt kialakítás és kedvező ár
- Áteső (3 W) és visszavert (3 W) fényű, hosszú élettartamú LED-lámpák
- Kompatibilis, opcionális tartozékok széles választéka
Kamerafunkciók:
- A 4/3"-os érzékelővel rendelkező, 5280x3954 képpont felbontást kínáló tudományos kamera a mikroszkóp objektívjének a teljes nagyítási tartományában nagyon részletes képeket biztosít, ráadásul háttérzaj nélkül
- 5280x3954 képpont felbontáson a 17 képkocka/mp elegendő a fókusz beállításához
- Csökkentett felbontásnál akár 192 képkocka/mp – tantermi bemutatókhoz, mozgó objektumok rögzítéséhez, és videofelvételek készítéséhez
- A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok mellett is: a képek tisztábbak, világosabbak és telítettebb színűek
- USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
- A szoftver alkalmas a következőkre: fényképek és videók rögzítése, szerkesztése, külső monitoron történő megjelenítés, valamint hosszúság- és szögmérés
Csomag:
- MAGUS CBF70 digitális kamera, (digitális kamera, USB-kábel, illesztőprogramokat és szoftvert tartalmazó tárolóeszköz, használati útmutató és garanciajegy)
- Beépített, áteső fényű világítással és beépített tápegységgel ellátott talapzat, valamint fókuszálási szerkezettel rendelkező állvány
- Mikroszkópfejrész – objektív és szemlencsetubusok
- 10x/22 mm-es szemlencse szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
- 1х C-foglalatú adapter
- Fekete-fehér lemez
- Matt üveglemez
- Visszaverődő fényű, ferdeszögű világítótest
- A mikroszkóp tápkábele
- Porvédő
- Használati útmutató és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 15х/16 mm szemlencse (2 db)
- 20х/12 mm szemlencse (2 db)
- 25х/9 mm szemlencse (2 db)
- 30х/8 mm szemlencse (2 db)
- 0,5x kiegészítő objektívlencse
- 1,5x kiegészítő objektívlencse
- 2x kiegészítő objektívlencse
- 0,5x C-foglalatú adapter
- Polarizátor-/analizátor-készlet
- Sötét látóterű kondenzor
- Gyűrűs világítóelem
- Gyűrűs lámpa polarizátorral
- Gyűrűs lámpa szektorvezérléssel
- Duál gégecső lámpa
- Mechanikus tárgyasztal
- Általános használatú állvány fókuszáló mechanizmussal
- Drágakő-kapocs
- Digitális kamera
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555024578 |
| A csomag méretei (HxSzxM): | 52x37x37 cm |
| Szállítási súly | 8.5 kg |
| === Elválasztójel === | Mikroszkóp műszaki jellemzői |
| Típus | sztereó/műszeres |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | 360°-ban forgatható, bármilyen állásban rögzíthető |
| Fej dőlésszöge | 45° |
| Nagyítás foka, x | 6,5–55 alapkonfiguráció (*opcionális: 3,25–330) |
| Nagyítási tartomány | akár 200-szoros |
| Közelítési arány | 8,4:1 |
| C-foglalatú adapter nagyítása (szorzó) | 1 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10x/22 mm, nagy szemtávolság (*opcionális: 10x/22 mm, skálával, 15x/16; 20x/12; 25x/9; 30x/8) |
| Objektívek | 0,65–5,5х (*opcionális, ha további szemlencséket és kiegészítő objektíveket használ: 3,25–330х) |
| Munkatávolság, mm | 105 (*opcionális, ha további szemlencséket és kiegészítő objektíveket használ: 177, 47, 26) |
| Pupillatávolság (PD), mm | 54 — 75 |
| Látómező, mm | 33,8–4 (*opcionális, ha további szemlencséket és objektívlencséket használ: 67,7–0,9) |
| Tárgyasztal, mm | Ø95 |
| Tárgyasztal | fekete/fehér lemez, átlátszó lemez |
| Szemlencse dioptriabeállítás, dioptria | ±5 minden szemlencsén |
| Szemlencse dioptriabeállítás | yes |
| Fókusz | koaxiális, durva (45 mm, durvafókuszálási feszességállítással) és finom (0,002 mm) |
| Megvilágítás | LED |
| Fényerősség-szabályozás | yes |
| Tápellátás | váltóáramú (AC) tápellátás, 115–230/50/60 |
| Fényforrás típusa | visszaverődő fényű: ferdeszögű világítótest – 3 W-os LED; áteső fényű: 3 W-os LED |
| Üzemi hőmérséklet-tartomány, °C | 0 — 40 |
| További berendezés csatlakoztatható | polarizációs eszköz, sötét látóterű kondenzor , kiegészítő objektívek (0,5х, 1,5х, 2х) |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Optikai rendszer | Greenough sztereomikroszkóp |
| Használat | alkalmazott kutatás |
| Fényforrás elhelyezkedése | két helyen |
| Vizsgálati módszer | világos látótér |
| Digitális kamera tartozik hozzá | yes |
| Tok/doboz/táska a készletben | porvédő |
| === Elválasztójel === | Digitális kamera |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 21 |
| Maximális felbontás, képpont | 5280x3954 |
| Érzékelő mérete | 4/3" (17,4x13,0 mm) |
| Képpont méret, μm | 3.3x3.3 |
| Fényérzékenység | 399 mV 1/30 mp-nél |
| Jel/zaj arány | 0,1 mV 1/30 mp-nél |
| Expozíciós idő | 0,1 ms – 15 mp-cel |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 17 (5280x3954 mellett), 192 (584x438 mellett), 67 (1760x1316 mellett), 56 (2640x1976 mellett), 17 (3952x3952 mellett) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Videóformátum | *.avi, *.wmv, *.h264 (Win 8 és ennél újabb), *.h265 (Win 10 és ennél újabb) |
| Színképtartomány, nm | 380–650 (infravörös-szűrt) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Fehéregyensúly | kézi, automata |
| Expozíció-szabályozás | kézi, automata |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Szoftver | MAGUS View |
| Kimenet | USB 3.0, 5 Gb/s |
| Rendszerkövetelmények | Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Váz | tömör alumínium |
| Kamera tápellátása | 5 V-os egyenáram a számítógép USB-portjával |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 0 — 80 |
