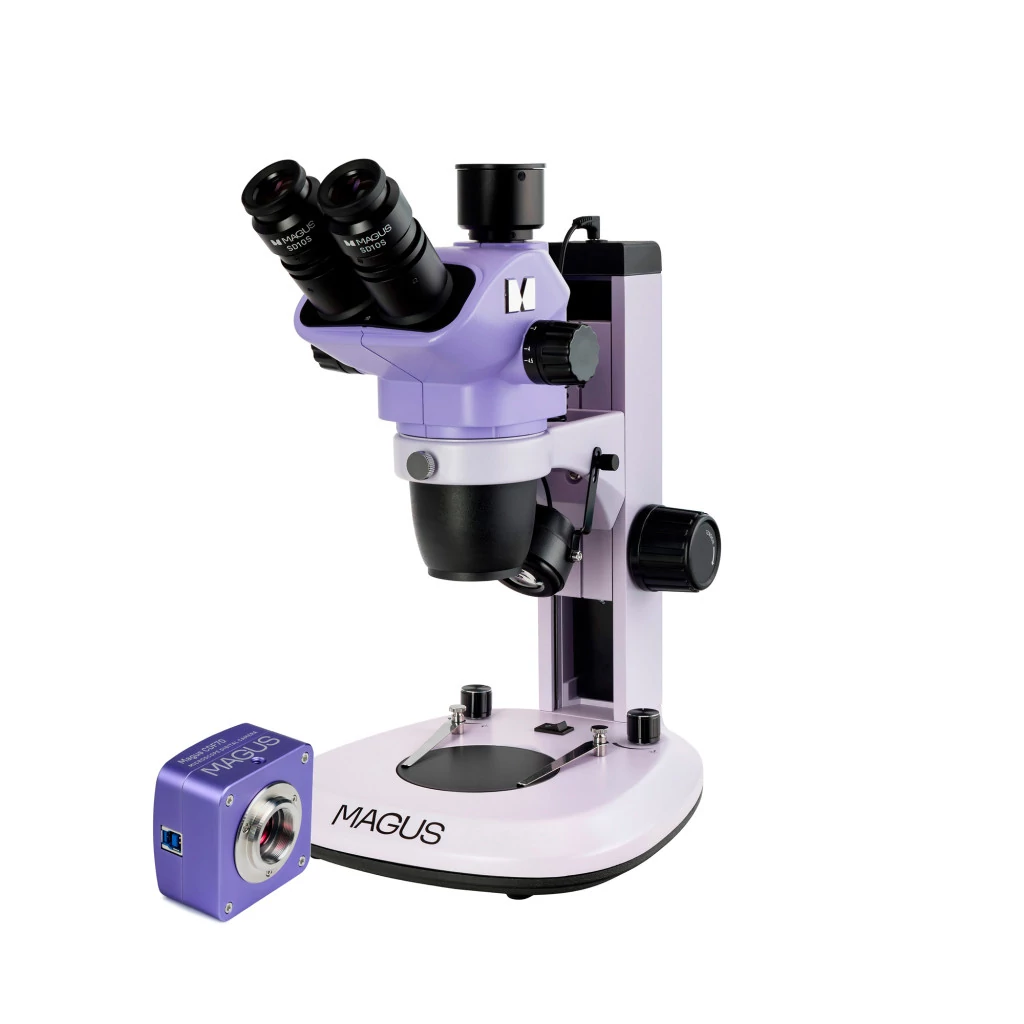

MAGUS Stereo D7T PLUS digitális sztereomikroszkóp
MAGUSLeírás
Kamerával. Nagyítás: 6,7–45х. Greenough optikai kivitel. Háromszemlencsés mikroszkópfejrész, 3 W-os, áteső fényű LED megvilágítás, és 3 W-os, visszavert fényű, ferde LED megvilágítás
A Greenough optikai kialakítású sztereomikroszkóp a felületi topográfia pontos részleteit a térbeli tájékozódás elvesztése nélkül biztosítja, így nagy mélységélességet biztosít a háromdimenziós objektumok megfigyelése során. A mikroszkóppal fokozatmentesen, 6,7-es faktorral módosítható a nagyítás 6,7x és 45x között, a 105 mm-es munkatávolság megtartása mellett. Beépített áteső és visszavert fényű világítással rendelkezik az áttetsző és nem áttetsző objektumok tanulmányozásához. A mikroszkópra polarizált fényű és sötét látóterű tartozékok is felszerelhetők. A digitális mikroszkóp kamerájával rögzíthető a megfigyelési folyamat, valamint a közbenső és végső eredmények is. A sztereomikroszkópon egy 20 MP-es érzékelő biztosítja a szükséges felbontást. A mikroszkóp legkisebb nagyítási fokán az 1x adapterrel rendelkező, 1"-os érzékelő 19,5x13,1 mm-es látómezőt biztosít a számítógép képernyőjén. A mikroszkóp restauráláshoz, szereléshez és minőség-ellenőrzéshez, valamint a zoológiai és botanikai feladatokhoz is használható.
Digitális kamera
A MAGUS CDF70 digitális kamera alacsony zajszintet és nagy fényérzékenységet kínál. A kamera a mikroszkóp objektívjének teljes nagyítási tartományában használható (0,67x és 4,5x között). Az érzékelő mérete 1". A kamera 1x C-foglalatú adapterrel rögzíthető a mikroszkópra. Ilyen érzékelőnél az 1x adapternek az a feladata, hogy a lehető legnagyobb látómezőt mutassa torzítás nélkül. A 20 MP-es érzékelő 5440x3648 képpont felbontású, valósághű képet biztosít. Ennél a felbontásnál 20 képkocka/mp a képkockasebesség, ami elegendő a mikroszkóp fókuszának a finomhangolásához. 2736x1824 és 1824x1216 képpontú felbontásnál a sebesség 48 képkocka/mp-re, illetve 58 képkocka/mp-re nő. A képkockák közötti átmenetek fokozatosabbá válnak, és a kamera az objektum kisebb mozgásait is rögzíti. Ezek az üzemmódok tantermi bemutatókhoz, videófelvételek készítéséhez, és mozgó objektumok megfigyeléséhez is alkalmasak. Az USB 3.0 az USB 2.0-nál 10-szer gyorsabb adatátvitelt biztosít.
Mikroszkóp fejrész
A háromszemlencsés fejrész 360°-ban körbefordítható, és bármilyen kívánt állásban rögzíthető. A digitális kamera egy C-foglalatú adapterrel szerelhető a háromszemlencsés tubusba. A fény útja nem változik. Az osztási arány fix: 80% megy a szemlencsére, és 20% a háromszemlencsés tubusra. A felhasználó egyidejűleg a szemlencsében és a képernyőn is figyelheti a képet. Az alapkonfiguráció tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni.
Zoomolható objektív
Az objektívvel fokozatmentesen, fókuszveszteség nélkül, a 105 mm-es munkatávolság megtartása mellett módosítható a nagyítás akár 6,7-szeresére. A mikroszkóp egyenes, függőleges (nem fordított) háromdimenziós képet hoz létre. Kiegészítő objektívlencsékkel módosítható a mikroszkóp nagyítási tartománya, látómezeje és működési távolsága.
Fókuszáló mechanizmus
A durvafókusz-állító gombok az állvány mindkét oldalán megtalálhatók. A durva fókuszállítás feszessége is állítható.
Tárgyasztal lemeze
A mintától függően matt üveget vagy fekete-fehér lemezt lehet választani. A matt üveglap egyenletes megvilágítást és az optimális fényszórást biztosít az átlátszó és áttetsző objektumok megfigyelése során. A fekete-fehér lemezzel nem áttetsző objektumok vizsgálhatók egy kontrasztos háttér előtt: világos objektumokhoz a fekete oldalt, sötét objektumomhoz a fehér oldalt kell választani.
Fényforrások
A mikroszkóp 3 W-os, áteső fényű LED megvilágítással, valamint 3 W-os, visszavert fényű, ferde LED megvilágítással rendelkezik. A LED élettartama 50 000 óra.
Tartozékok
Sokféle tartozék kapható a mikroszkóphoz. A mikroszkóp nagyítási tartománya szemlencsékkel és kiegészítő objektívlencsékkel bővíthető. A digitális kamerák a mikroszkópról egy monitorra vetítik ki a képeket. A kamera C-foglalat adapterrel csatlakoztatható a mikroszkóphoz. Az adapter nagyításának a kamera érzékelőjének a méretéhez kell igazodnia. A kalibrációs tárgylemezek minták mérésére szolgálnak. A sztereomikroszkópok kalibrációs tárgylemezén a skála értéke 0,1 mm. Az anizotróp minták vizsgálatához polarizátor-/analizátorkészletet szoktak használni. A drágakőkapoccsal felszerelt sötét látóterű kondenzor segítségével féldrágaköveket és drágaköveket tanulmányozhat. Ha visszavert fényben a munkaterület árnyékmentes megvilágítására van szükség, akkor gyűrűs lámpát szoktak használni. A polarizálóval ellátott gyűrűs lámpa miatt a fényes fémfelületek nem csillognak a képeken. A mechanikus tárgyasztal lehetővé teszi a minták akadásmentes és gördülékeny mozgatását két tengelyen, valamint 20x feletti nagyítás esetén kényelmesebbé teszi a megfigyelést a felhasználó számára. A szektorvezérléses gyűrűs lámpával és a flexibilis karú lámpával finomhangolható a munkaterület megvilágítása. A rendszer a kiválasztott szögben beengedi a fényt, és így létrehozza a megfigyelésekhez szükséges fényárnyékokat, miközben a minta bizonyos része megvilágított marad. Az univerzális állvánnyal megnövelhető a munkaterület, és így nagyobb szabadsággal választható ki a mikroszkópfejrész pozíciója a munkaállomás felett.
A mikroszkóp jellemzői:
- A zoom objektívvel fokozatmentesen, fókuszveszteség nélkül lehet módosítani a nagyítást: 6,7:1 zoom arány
- 360°-ban forgatható, háromszemlencsés fejrész függőleges tubussal digitális kamera felszereléséhez
- A Greenough optikai kialakítás előnyei: nagy mélységélesség, nagy felbontású, 3D-s térhatás, kompakt kialakítás és kedvező ár.
- Áteső (3 W) és visszavert (3 W) fényű, hosszú élettartamú LED-lámpák
- Kompatibilis, opcionális tartozékok széles választéka
Kamerafunkciók:
- Az 1"-os érzékelővel rendelkező, 5440x3648 képpont felbontást kínáló kamera a mikroszkóp objektívjének a teljes nagyítási tartományában nagyon részletes képeket biztosít, ráadásul háttérzaj nélkül
- 5440x3648 képpont felbontáson a 20 képkocka/mp elegendő a fókusz beállításához
- 48 és 58 képkocka/mp 2736x1824, illetve 1824x1216 képpont felbontásnál – tantermi bemutatókhoz, mozgó objektumok megfigyeléséhez, és videofelvételek készítéséhez
- A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok mellett is: a képek tisztábbak, világosabbak és telítettebb színűek
- USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
- A szoftver alkalmas fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint hosszúság- és szögmérésre
Csomag:
- MAGUS CDF70 digitális kamera, (digitális kamera, USB-kábel, illesztőprogramokat és szoftvert tartalmazó tárolóeszköz, használati útmutató és garanciajegy)
- Beépített, áteső fényű világítással és beépített tápegységgel ellátott talapzat, valamint fókuszálási szerkezettel rendelkező állvány
- Mikroszkópfejrész – objektív és szemlencsetubusok
- 10x/22 mm-es szemlencse szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
- 1х C-foglalatú adapter
- Fekete-fehér lemez
- Matt üveglemez
- Visszaverődő fényű, ferdeszögű világítótest
- A mikroszkóp tápkábele
- Porvédő
- Használati útmutató és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 15х/16 mm szemlencse (2 db)
- 20х/12 mm szemlencse (2 db)
- 25х/9 mm szemlencse (2 db)
- 30х/8 mm szemlencse (2 db)
- 0,5x kiegészítő objektívlencse
- 1,5x kiegészítő objektívlencse
- 2x kiegészítő objektívlencse
- 0,5x C-foglalatú adapter
- Polarizátor-/analizátor-készlet
- Sötét látóterű kondenzor
- Gyűrűs világítóelem
- Gyűrűs lámpa polarizátorral
- Gyűrűs lámpa szektorvezérléssel
- Duál gégecső lámpa
- Mechanikus tárgyasztal
- Általános használatú állvány fókuszáló mechanizmussal
- Drágakő-kapocs
- Digitális kamera
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555024530 |
| A csomag méretei (HxSzxM): | 52x37x37 cm |
| Szállítási súly | 8.2 kg |
| === Elválasztójel === | Mikroszkóp műszaki jellemzői |
| Típus | sztereó/műszeres |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | 360°-ban forgatható, bármilyen állásban rögzíthető |
| Fej dőlésszöge | 45° |
| Nagyítás foka, x | 6,7–45 alapkonfiguráció (*opcionális: 3,4–270) |
| Nagyítási tartomány | akár 200-szoros |
| Közelítési arány | 6,7:1 |
| C-foglalatú adapter nagyítása (szorzó) | 1 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10x/22 mm, nagy szemtávolság (*opcionális: 10x/22 mm, skálával, 15x/16; 20x/12; 25x/9; 30x/8) |
| Objektívek | 0,67–4,5x (*opcionális, ha további szemlencséket és kiegészítő objektíveket használ: 3,4–270x) |
| Munkatávolság, mm | 105 (*opcionális, ha további szemlencséket és kiegészítő objektíveket használ: 177, 47, 26) |
| Pupillatávolság (PD), mm | 54 — 75 |
| Látómező, mm | 32,8–4,9 (*opcionális, ha további szemlencséket és objektívlencséket használ: 65,7–0,9), 10x szemlencsével |
| Tárgyasztal, mm | Ø95 |
| Tárgyasztal | fekete/fehér lemez, átlátszó lemez |
| Szemlencse dioptriabeállítás, dioptria | ±5 minden szemlencsén |
| Fókusz | durva (106 mm, durvafókuszálási feszességállítással) |
| Megvilágítás | LED |
| Fényerősség-szabályozás | yes |
| Tápellátás | váltóáramú (AC) tápellátás, 115–230/50/60 |
| Fényforrás típusa | visszaverődő fényű: ferdeszögű világítótest – 3 W-os LED; áteső fényű: 3 W-os LED |
| Üzemi hőmérséklet-tartomány, °C | 0 — 40 |
| További berendezés csatlakoztatható | polarizációs eszköz, sötét látóterű kondenzor , kiegészítő objektívek (0,5х, 1,5х, 2х) |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Optikai rendszer | Greenough sztereomikroszkóp |
| Használat | alkalmazott kutatás |
| Fényforrás elhelyezkedése | két helyen |
| Vizsgálati módszer | világos látótér |
| Digitális kamera tartozik hozzá | yes |
| Tok/doboz/táska a készletben | porvédő |
| === Elválasztójel === | Digitális kamera |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 20 |
| Maximális felbontás, képpont | 5440x3648 |
| Érzékelő mérete | 1'' (13,06x8,76 mm) |
| Képpont méret, μm | 2.4x2.4 |
| Fényérzékenység | 462mV val vel 1/30s |
| Jel/zaj arány | 0,21mV val vel 1/30s |
| Expozíciós idő | 0,1 ms – 15 mp-cel |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 20 (5440x3648 mellett), 48 (2736x1824 mellett), 58 (1824x1216 mellett) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Videóformátum | *.avi, *.wmv, *.h264 (Win 8 és ennél újabb), *.h265 (Win 10 és ennél újabb) |
| Színképtartomány, nm | 380–650 (infravörös-szűrt) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Fehéregyensúly | kézi, automata |
| Expozíció-szabályozás | kézi, automata |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Szoftver | MAGUS View |
| Kimenet | USB 3.0, 5 Gb/s |
| Rendszerkövetelmények | Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Váz | tömör alumínium |
| Kamera tápellátása | 5 V-os egyenáram a számítógép USB-portjával |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
